Custom Industrial Magnetic Vacuum Chucks Dengan 300x400mm Vacuum Clamping Plate

Produk

Tabung medis dari baja tahan karat

Bagian baja medis khusus

Hubungi Kami

Mr. HIE

admin@hiehardware.com

86-0769-87011382

Hubungi Sekarang

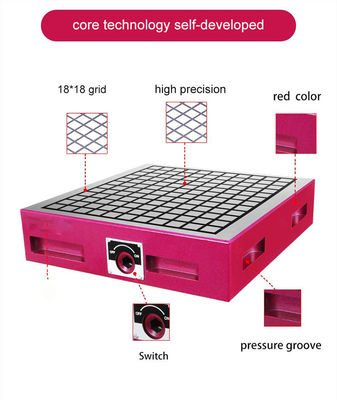

Custom Industrial Magnetic Vacuum Chucks Dengan 300x400mm Vacuum Clamping Plate

MOQ:	1
harga:	100
standard packaging:	Standard Export Packaging
Delivery period:	15 working days
metode pembayaran:	T/T, Western Union
Supply Capacity:	500pcs/day

Informasi Detail

Deskripsi Produk

Informasi Rinci

Place of Origin

CHINA

Nama merek

Sertifikasi

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Menyoroti:

300x400mm Vacuum Chuck

Cak vakum industri khusus

Magnetik Vacuum Chuck

Deskripsi Produk

Custom Industrial Magnetic Vacuum Chucks dengan 300x400mm Vacuum Clamping Plate

Dalam dunia manufaktur industri yang serba cepat dan menuntut, solusi workholding adalah tulang punggung proses pemesinan yang efisien dan tepat.Custom industri magnetik vacuum chucks dengan 300x400mm lempeng vacuum clamping telah muncul sebagai alat revolusioner, melayani berbagai aplikasi di mana pegangan benda kerja yang aman dan dapat disesuaikan sangat penting.Sistem workholding khusus ini menggabungkan kekuatan magnetisme dan teknologi vakum untuk menawarkan serangkaian keuntungan yang unik.Aku tidak tahu.

1. Desain dan KonstruksiAku tidak tahu.

Bahan dasar dan pelatAku tidak tahu.

Dasar cak vakum magnetik industri khusus biasanya terbuat dari baja paduan kekuatan tinggi.memastikan bahwa Chuck dapat menahan kekakuan penggunaan industri, termasuk operasi pemesinan kecepatan tinggi dan ketegangan mekanik yang signifikan.sering dibuat dari bahan non-magnetik namun sangat stabil seperti paduan aluminium. paduan aluminium menawarkan keseimbangan yang baik antara kekuatan dan berat, membuatnya mudah ditangani sementara masih menyediakan platform yang dapat diandalkan untuk workpiece clamping.Aku tidak tahu.

Integrasi Komponen MagnetikAku tidak tahu.

Di dalamnya terdapat magnet permanen yang kuat, biasanya terbuat dari bahan bumi langka seperti neodimium.Magnet ini diatur dalam pola yang dirancang dengan hati-hati untuk menghasilkan medan magnet yang kuat dan seragam di seluruh permukaan lempeng penjepit vakumMedan magnet dioptimalkan untuk menarik benda kerja ferromagnetik, memberikan kekuatan pegangan awal.Pengaturan magnet dapat disesuaikan berdasarkan persyaratan khusus dari benda kerja yang sedang diprosesMisalnya, jika aplikasi melibatkan memegang bagian ferromagnetik yang panjang dan sempit,medan magnet dapat terkonsentrasi di sepanjang panjang pelat untuk memberikan daya tahan maksimum di daerah itu.Aku tidak tahu.

Pengaturan Sistem VakumAku tidak tahu.

Sistem vakum chuck dirancang dengan presisi. jaringan saluran terintegrasi ke dalam pelat penjepit vakum 300x400mm. saluran ini terhubung ke sumber vakum,seperti pompa vakum kinerja tinggiSaluran dirancang untuk mendistribusikan kekuatan vakum secara merata di seluruh permukaan pelat. lubang kecil atau port ditempatkan secara strategis di sepanjang saluran,dan ketika pompa vakum diaktifkan, udara ditarik keluar melalui port ini. Hal ini menciptakan perbedaan tekanan antara bagian atas dan bagian bawah benda kerja, menghasilkan kekuatan penjepit berbasis vakum yang kuat.Desain saluran vakum dan port juga dapat disesuaikan agar sesuai dengan bentuk dan ukuran benda kerja yang berbeda.

Spesifikasi

Spesifikasi	Daya tarik magnetik	Lebar (mm)	Panjang (mm)	Tinggi (mm)	Berat (kg)
150*150	≥40KG	150	150	80	13.5
150*300	≥40KG	150	300	80	27
150*350	≥40KG	150	350	80	31.5
150*400	≥40KG	150	400	80	36
200*200	≥40KG	200	200	80	24
200*300	≥40KG	200	300	80	36
200*400	≥40KG	200	400	80	48
200*500	≥40KG	200	500	80	60
250*500	≥40KG	250	500	80	75
300*300	≥40KG	300	300	80	54
300*400	≥40KG	300	400	80	72
300*500	≥40KG	300	500	80	90
300*600	≥40KG	300	600	80	108
300*800	≥40KG	300	800	80	144
400*400	≥40KG	400	400	80	96
400*500	≥40KG	400	500	80	120
400*600	≥40KG	400	600	80	144
400*800	≥40KG	400	800	80	192
500*500	≥40KG	500	500	80	150
500*600	≥40KG	500	600	80	180
500*800	≥40KG	500	800	80	240
600*800	≥40KG	600	800	80	288
600*1000	≥40KG	600	1000	80	360

2Prinsip KerjaAku tidak tahu.

Daya Tarik MagnetikAku tidak tahu.

Ketika benda kerja ferromagnetik ditempatkan pada pelat penjepit vakum 300x400mm, magnet permanen segera menghasilkan gaya magnet.Kekuatan magnetik ini menarik benda kerja ke arah pelat, memberikan pegangan awal dan aman. Daya tarik magnet membantu dalam posisi cepat benda kerja dengan akurat pada pelat.Hal ini juga memastikan bahwa benda kerja tetap dalam kontak erat dengan pelat, yang penting untuk operasi sistem vakum yang efektif.Aku tidak tahu.

Vakum - Bantuan PenekananAku tidak tahu.

Setelah benda kerja berada di tempatnya dan dipegang oleh gaya magnet, sistem vakum diaktifkan.Pompa vakum menciptakan area tekanan rendah di bawah benda kerja dengan menarik udara keluar melalui port pada lempeng penjepit vakumTekanan atmosfer pada bagian atas benda kerja kemudian menekannya dengan kuat terhadap pelat.Efek gabungan dari gaya magnetik dan tekanan diferensial yang dihasilkan oleh vakum menghasilkan kekuatan penjepit yang sangat kuatMekanisme aksi ganda ini memungkinkan pegangan yang aman dari benda kerja bahkan selama operasi mesin berkecepatan tinggi, di mana kekuatan yang signifikan dilakukan pada benda kerja.Aku tidak tahu.

3Keuntungan dalam Aplikasi IndustriAku tidak tahu.

Mesin presisiAku tidak tahu.

Dalam pengaturan industri, presisi seringkali menjadi prioritas utama. penggiling vakum magnetik industri khusus dengan pelat penjepit vakum 300x400mm menawarkan solusi kerja yang stabil dan aman,meminimalkan gerakan atau getaran benda kerja selama pemesinanDistribusi yang seragam dari kekuatan magnetik dan vakum di seluruh permukaan benda kerja memastikan bahwa alat mesin dapat beroperasi dengan presisi tinggi.atau penggilingan, pegangan yang tepat yang diberikan oleh chuck menghasilkan toleransi yang ketat dan produk jadi berkualitas tinggi.dimana komponen harus memenuhi toleransi yang sangat ketat, roda gigi ini dapat digunakan untuk menahan bagian-bagian selama pemesinan, memastikan bahwa mereka cocok dengan sempurna dalam perakitan akhir.Aku tidak tahu.

Keanekaragaman Bahan Bagian KerjaAku tidak tahu.

Alat ini sangat serbaguna dalam hal bahan benda kerja. Mereka dapat dengan aman menahan bahan ferromagnetik seperti berbagai jenis baja, besi, dan beberapa paduan berbasis nikel.Selain itu, dengan menggunakan perlengkapan atau adaptor yang tepat, mereka juga dapat digunakan untuk menahan bahan non-ferromagnetik.Kekuatan magnet dapat disesuaikan dalam beberapa model untuk mengakomodasi tingkat yang berbeda dari kerentanan magnetik dalam benda kerja. fleksibilitas ini membuat chucks cocok untuk berbagai industri, dari manufaktur otomotif, di mana baik baja dan aluminium bagian umum, untuk manufaktur elektronik,di mana bahan non-ferromagnetik seperti plastik dan keramik sering diproses.Aku tidak tahu.

Pengaturan dan Perubahan CepatAku tidak tahu.

Produksi industri seringkali membutuhkan pengaturan cepat dan pergantian antara benda kerja yang berbeda atau operasi pemesinan.Operator dapat dengan mudah menempatkan benda kerja pada 300x400mm lempengan vakum pelat, dan gaya magnet segera memberikan pegangan kasar. Sistem vakum kemudian dapat diaktifkan untuk mengamankan benda kerja dengan kuat. Saat mengganti benda kerja, prosesnya sama cepatnya.Vakum dilepaskan, dan kekuatan magnet dapat dengan mudah diatasi untuk menghapus benda kerja. kemampuan pengaturan dan perubahan yang cepat ini mengurangi waktu siklus produksi secara keseluruhan dan meningkatkan produktivitas,yang sangat penting dalam lingkungan industri yang kompetitif.Aku tidak tahu.

4. Aplikasi di Industri yang BerbedaAku tidak tahu.

Industri OtomotifAku tidak tahu.

Dalam industri otomotif, peredam vakum magnetik industri khusus dengan pelat penjepit vakum 300x400mm digunakan untuk berbagai aplikasi.Mereka dapat memegang komponen mesin seperti kepala silinder, crankshafts, dan bagian transmisi selama pemesinan. pegangan yang aman yang disediakan oleh chucks memastikan pemesinan yang akurat dari bagian-bagian penting ini,yang penting untuk kinerja dan keandalan kendaraanSelain itu, dalam produksi panel bodi mobil, chucks dapat digunakan untuk menahan lembaran logam besar selama pemotongan, membentuk, dan pengeboran operasi,memungkinkan pembuatan yang tepat dan efisien.Aku tidak tahu.

Industri ElektronikAku tidak tahu.

Dalam industri elektronik, di mana presisi dan penanganan komponen halus adalah kunci, chuck ini memainkan peran penting.dan operasi pengelasan. Pengendalian yang lembut namun aman yang disediakan oleh kekuatan magnetik dan vakum memastikan bahwa PCB yang halus tidak rusak selama pengolahan.Ukuran 300x400mm dari lempeng penjepit vakum juga cocok untuk memegang beberapa komponen elektronik yang lebih kecil secara bersamaan, meningkatkan efisiensi produksi.Aku tidak tahu.

Manufaktur MesinAku tidak tahu.

Dalam manufaktur mesin, Chuck digunakan untuk menahan berbagai bagian selama pemesinan.pegangan kerja yang stabil yang disediakan oleh chucks vakum magnetik khusus memungkinkan untuk pengolahan yang akuratKemampuan untuk menahan berbagai bentuk dan ukuran benda kerja, bersama dengan fitur pengaturan dan perubahan yang cepat, membuat chuck ini menjadi aset yang berharga dalam lingkungan manufaktur mesin,di mana fleksibilitas dan efisiensi sangat dihargai.Aku tidak tahu.

5. Opsi kustomisasiAku tidak tahu.

Konfigurasi medan magnetAku tidak tahu.

Konfigurasi medan magnet dari chucks vakum magnetik industri khusus dapat disesuaikan.Pengaturan magnet permanen dapat disesuaikan untuk menargetkan daerah tertentu dari 300x400mm lempeng pengikat vakumSebagai contoh, jika aplikasi industri tertentu melibatkan memegang benda kerja dengan bentuk yang tidak teratur,medan magnet dapat terkonsentrasi di daerah di mana benda kerja memiliki kontak paling dengan pelatPenyesuaian ini memastikan daya tahan yang optimal untuk geometri benda kerja yang berbeda.Aku tidak tahu.

Desain Saluran VakumAku tidak tahu.

Desain saluran vakum pada pelat penjepit vakum 300x400mm juga dapat disesuaikan dengan kebutuhan khusus.dan bahan dari benda kerjaUntuk benda kerja dengan luas permukaan yang besar, jaringan saluran vakum yang lebih luas dapat dirancang untuk memastikan distribusi vakum yang merata.untuk benda kerja yang lebih kecil atau bentuknya lebih tidak teratur, desain saluran vakum yang lebih terfokus dapat diimplementasikan untuk memaksimalkan kekuatan penjepit berbasis vakum.Aku tidak tahu.

6. Pemasangan dan PemeliharaanAku tidak tahu.

Proses PemasanganAku tidak tahu.

Menginstal penggiling vakum magnetik industri yang disesuaikan melibatkan pemasangan basis dengan aman pada mesin industri yang sesuai, seperti mesin penggiling, mesin pengeboran, atau penggiling.Plat penjepit vakum 300x400mm kemudian dilampirkan ke dasarSaluran vakum harus terhubung dengan hati-hati ke port vakum pada piring, memastikan segel bebas kebocoran.Sistem kontrol mesin mungkin perlu dikalibrasi untuk bekerja bersamaan dengan penggerak vakum magnetik., terutama jika memiliki fitur seperti kekuatan medan magnet yang dapat disesuaikan atau kontrol tekanan vakum.Aku tidak tahu.

Persyaratan PemeliharaanAku tidak tahu.

Pemeliharaan chuck ini relatif mudah. Pemeriksaan reguler pelat penjepit vakum 300x400mm untuk tanda-tanda keausan, kerusakan, atau kontaminasi adalah penting.Komponen magnet harus diperiksa untuk tanda-tanda demagnetisasiSaluran vakum dan port harus dibersihkan secara berkala untuk memastikan aliran udara yang tepat.Segel dan gasket dalam sistem vakum harus diperiksa secara teratur dan diganti jika ada tanda kebocoranDengan mengikuti prosedur pemeliharaan ini, Chuck vakum magnetik industri khusus dapat memberikan layanan yang dapat diandalkan dan jangka panjang dalam aplikasi industri.Aku tidak tahu.

7KesimpulanAku tidak tahu.

Papan pengaman vakum magnetik industri khusus dengan pelat penjepit vakum 300x400mm adalah solusi workholding yang serbaguna dan kuat untuk berbagai aplikasi industri.Kombinasi unik mereka dari magnetik dan vakum berbasis workholding, bersama dengan pilihan kustomisasi mereka, membuat mereka cocok untuk berbagai industri dan proses pemesinan.Apakah itu mencapai presisi dalam manufaktur berteknologi tinggi atau meningkatkan produktivitas dalam lingkungan produksi massalJika Anda terlibat dalam manufaktur industri dan ingin meningkatkan kinerja operasi pemesinan Anda, Anda dapat menggunakan mesin penggiling ini.Pertimbangkan untuk berinvestasi dalam penggiling vakum magnetik industri khususHubungi tim ahli kami untuk mengeksplorasi bagaimana solusi workholding inovatif ini dapat disesuaikan untuk memenuhi kebutuhan spesifik Anda dan membawa produksi industri Anda ke tingkat berikutnya.
